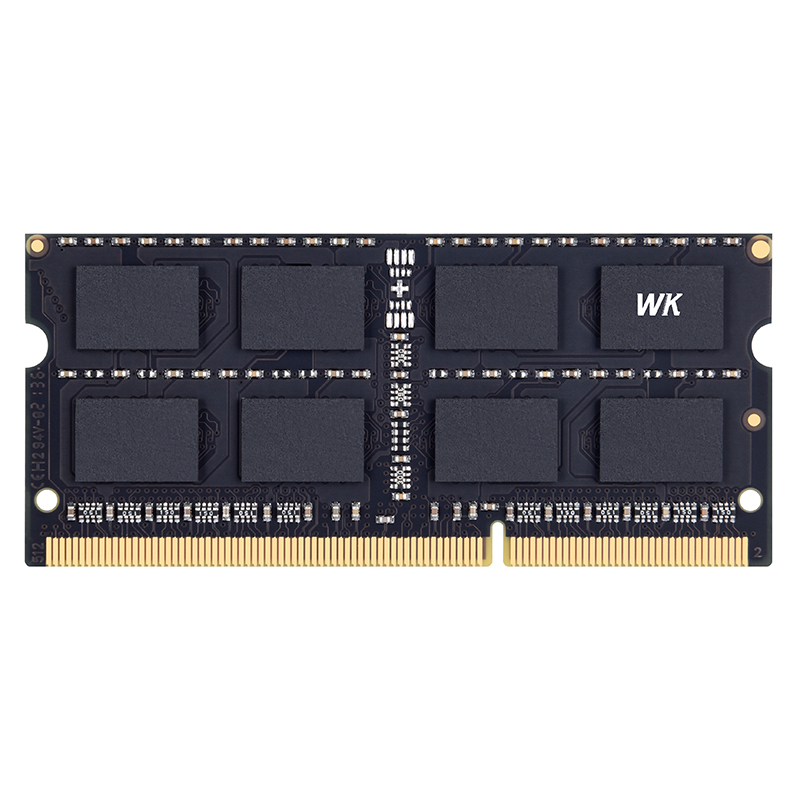

• VDD=VDDQ=1,5 V (1,283 V a 1,45 V)
• VDDSPD=3,0 V a 3,6 V
• Operación de entradas de reloj totalmente diferenciales (CK, CK)
• Luz estroboscópica de datos diferenciales (DQS, DQS)
• DLL en el chip alinea la transición DQ, DQS y DQS con la transición CK
• Las máscaras DM escriben la entrada de datos en los bordes ascendente y descendente de la luz estroboscópica de datos
• Todas las direcciones y entradas de control excepto los datos, las luces estroboscópicas de datos y las máscaras de datos enganchados en los flancos ascendentes del reloj
• Compatible con latencia CAS programable 5, 6, 7, 8, 9, 10, 11, 13
• Soporta latencia aditiva programable 0, CL-1 y CL-2
• Latencia de escritura CAS programable (CWL) = 5, 6, 7, 8, 9
• Longitud de ráfaga programable 4/8 con nibble secuencial y modo intercalado
• Interruptor BL sobre la marcha
• Ciclo de actualización promedio -7.8us a 0℃~~ 85℃
• FBGA de 78 bolas estándar JEDEC (x8)
• Fuerza del conductor seleccionada por EMRS
• Compatibilidad con terminación dinámica en matriz
• Admite pin de RESET asíncrono
• Compatibilidad con calibración ZQ
• Compatibilidad con TDQS (estroboscópico de datos de terminación) (solo x8)
• Soporte de nivelación de escritura
• Búsqueda previa de 8 bits
• Este producto cumple con la directiva RoHS
• Cumple con JEDEC
• Chip de memoria avanzado
• Baja tensión
• Compatibilidad certificada en todas las principales empresas de placas base.
• Confiable, Estable, ampliamente compatible
